Ma reggel az ADA P1 Meter ébresztett és lefőzte a kávémat is :)

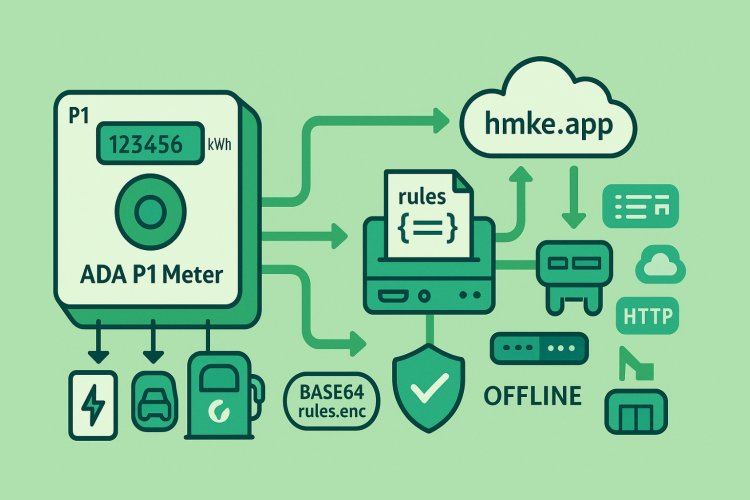

Összefoglaló – hogyan épül fel?

1.      Konfiguráció a hmke.app-ban → a szabályok egy JSON fájlba kerülnek.

2.      A JSON-t a rendszer Base64-re kódolva küldi az eszköznek (MQTT-n vagy HTTP-n).

3.      Az ADA P1 a szabályokat /rules.enc néven LittleFS-ben tárolja, és RAM-ba is betölti.

4.      Az interpreter az aktuális mérőadatokból és kiegészítő értékekből (plugins) feltételeket értékel és HTTP hívásokat hajt végre.

5.      A szabályok offline is futnak, amint jön egy teljes DSMR telegram.

Kulcsüzenet: A vezérlés nem felhős függésű. A hmke.app csak a kényelmes szerkesztő/terítő; a végrehajtás mindig lokálisan, az ADA P1-en történik.

Adatfolyam és komponensek

·         DSMR → JSON: a mérő üzeneteiből az ADA P1 egy részletes JSON-t állít elő (pl. feszültség, áram, teljesítmény, tarifa, időbélyeg, …).

·         Plugins: bármilyen saját szenzor/érték írható az ADA P1-be a POST /write végponton (→ a JSON-ban plugins..value).

·         Interpreter: a szabályok condition kifejezéseit kiértékeli, és a hozzájuk tartozó actions listát végrehajtja (HTTP GET/POST).

·         Állapotkezelés: minden szabálynak külön állapota van (időzítő, lefutott-e már, cooldown, stb.).

A szabályok formátuma

A szabályok egyetlen JSON-ban utaznak:

{
  "rules": [
    {
      "id": "coffee_on_0730",
      "enabled": true,
      "condition": "voltage_phase_l1 > 220 && time_hm == 730",
      "min_timer_seconds": 0,
      "repeat": true,
      "repeat_delay_seconds": 120,
      "actions": [
        { "method": "GET", "url": "http://192.168.31.185/relay/0?turn=on" }
      ]
    }
  ]
}

Mezők

·         id (string, kötelező): egyedi azonosító.

·         enabled (bool, alapértelmezés: true): szabály ki-/bekapcsolása.

·         condition (string, kötelező): kiértékelendő kifejezés (lásd Interpreter szintaxis).

·         min_timer_seconds (int, default: 0): ennyi ideig folyamatosan igaznak kell lennie a feltételnek, mielőtt futnak az akciók.

·         repeat (bool, default: false): ha igaz, a szabály ismételhető.

·         repeat_delay_seconds (int, default: 0): ismétlés cooldown ideje – ennyi időn belül nem fut újra.

·         actions (lista): HTTP hívások sora, mezők: method (GET/POST), url, opcionális body (POST-nál).

Egyszeri szabály: ha repeat: false, sikeres futás után a szabály lezár (completed) és többé nem aktiválódik.

Interpreter – szintaxis és képességek

Az interpreter az ``-ben található. Főbb tudnivalók:

Típuskezelés

·         Bármilyen JSON-értéket számmá alakít (getNumericValue):

o   true → 1, false → 0

o   “true”/“false” stringek → 1/0

o   egyéb stringek → toDouble()

Operátorok és precedencia

·         Logikai: ||, &&

·         Relációs: >=, <=, ==, !=, >, <

·         Aritmetika: +, -, *, /

·         Zárójelek támogatottak: ( … )

·         Unary mínusz a kifejezés elején kezelt.

A feldolgozó a kifejezést rekurzívan bontja, így a megszokott matematikai precedencia érvényesül (szorzás/osztás belül marad az összeadás/kivonás előtt).

Beágyazott (nested) kulcsok

·         Használhatsz pontozott elérést: pl. plugins.pv_kw.value vagy some.nested.key.

·         Ha a lánc bármely eleme hiányzik, az érték 0-nak számít.

Elérhető változók (részlet)

Az ADA P1 az alábbiakat biztosítja többek közt (a DSMR-ből és számított mezőkből):

·         Idő/állapot: timestamp, time_hm (“HHMM” → számként pl. 0730 → 730), rules_global_enabled

·         Feszültség: voltage_phase_l1, voltage_phase_l2, voltage_phase_l3 (V)

·         Áram: current_phase_l1, current_phase_l2, current_phase_l3 (A)

·         Teljesítmény: instantaneous_power_import, instantaneous_power_export (kW)

·         Frekvencia / PF: frequency, power_factor, power_factor_l1/l2/l3

·         Tarifa: current_tariff

·         Energiamérők: active_*_energy_* stb.

·         Plugins: bármely, POST /write-tel betöltött kulcs: plugins..value

TIPP: Időablakhoz használj numerikus összehasonlítást, pl. time_hm >= 700 && time_hm < 830.

Végrehajtás és állapotgép

Minden szabályhoz az eszköz állapotot tart:

·         Timer: ha min_timer_seconds > 0, csak akkor futnak az akciók, ha a feltétel folyamatosan ennyi ideig igaz volt.

·         Repeat: ha repeat: true, a sikeres futás után a szabály cooldown-ba megy repeat_delay_seconds ideig.

·         Egyszeri futás: ha repeat: false, első sikeres futás után lezár.

·         Resetelés: ha a feltétel hamissá válik, a futó timer lenullázódik; ismétlődő szabálynál a következő igaz állapotkor újra indulhat.

A végrehajtás HTTP hívásokat indít (3 s timeout). A Watchdog minden szabálynál resetet kap, így a rendszer hosszútávon stabilan fut.

Tartós tárolás és frissítés

·         A szabályok a fájlrendszerben: `` (Base64-elve).

·         RAM-ba betöltés induláskor és feltöltés után.

Frissítés HTTP-n

·         Feltöltés: POST /rules body: { "rules_base64": "…" } → fájlba ment, RAM-ba tölt.

·         Lekérdezés: GET /rules

·         Törlés: DELETE /rules

·         Globális engedélyezés:

o   GET /rules/enable / GET /rules/disable

o   GET/POST /rules/global body: { "enabled": true|false }

Frissítés MQTT-n

·         Kapcsolódás: az eszköz a ada/cmd/_ csatornára iratkozik fel (QoS1).

·         Szabály betöltés: küldj egy JSON-t m: "RULES" és rules_base64 mezővel. Az eszköz fájlba menti és betölti.

·         Globális start/stop parancsok: az ACK csatornán (ada/ack/_) a következő üzeneteket figyeli:

o   { "cmd": "ALL_START" } → globális engedély ON + minden min_timer újraindul.

o   { "cmd": "ALL_STOP" } → globális engedély OFF.

·         Rules dump kérés: { "cmd": "RULES_GET" } → az eszköz Base64-ben, darabolva (≈3000B) visszaküldi a szabályokat az ACK csatornára.

Megjegyzés: a topicKey = _ biztonságosítva van (“+/#/” cseréje), így jól használható témakulcs.

Helyi végpontok (HTTP)

·         GET /json → a legfrissebb összeállított JSON (mérő + plugins + meta)

·         GET /telegram → nyers DSMR telegram

·         GET /acklog → utolsó ACK bejegyzések (MQTT)

·         GET /rules | POST /rules | DELETE /rules → szabályok kezelése (Base64)

·         GET /rules/enable | GET /rules/disable | GET/POST /rules/global → globális engedély

·         POST /write → plugins értékek írása (→ plugins..value)

·         GET /check_version → aktuális firmware verzió lekérdezése

·         GET /restart | GET /factoryreset → újraindítás / gyári visszaállítás

``** példa:**

POST /write
{
  "device": "MyGateway",
  "values": {
    "pv_kw": 3.25,
    "coffee": "ready"
  }
}

→ a JSON-ban így éred el: plugins.pv_kw.value, plugins.coffee.value

Gyakorlati minták

1) Időzített kávéfőző (csak ha van hálózati feszültség)

{
  "id": "coffee_on_0730",
  "enabled": true,
  "condition": "voltage_phase_l1 > 220 && time_hm == 730",
  "min_timer_seconds": 0,
  "repeat": true,
  "repeat_delay_seconds": 120,
  "actions": [
    { "method": "GET", "url": "http://192.168.31.185/relay/0?turn=on" }
  ]
}

2) Túltermelés esetén fogyasztó bekapcsolása

{
  "id": "dump_load_on_export",
  "enabled": true,
  "condition": "instantaneous_power_export > 0.2",
  "min_timer_seconds": 15,
  "repeat": true,
  "repeat_delay_seconds": 60,
  "actions": [
    { "method": "GET", "url": "http://192.168.31.120/relay/0?turn=on" }
  ]
}

0.2 kW feletti visszatáplálás 15 s-ig → kapcsoljon egy terhelést.

3) Olcsó tarifán töltés (példa)

{
  "id": "cheap_tariff_charge",
  "enabled": true,
  "condition": "current_tariff == 2 && time_hm >= 2300 || time_hm < 600",
  "min_timer_seconds": 30,
  "repeat": true,
  "repeat_delay_seconds": 300,
  "actions": [
    { "method": "POST", "url": "http://192.168.31.140/api/charge", "body": "{\"mode\":\"on\"}" }
  ]
}

Példa: tarifa 2 + éjszakai idősávban küldj parancsot egy helyi töltőnek.

4) Feszültségesés védelem

{
  "id": "undervoltage_cutoff",
  "enabled": true,
  "condition": "voltage_phase_l1 < 200 || voltage_phase_l2 < 200 || voltage_phase_l3 < 200",
  "min_timer_seconds": 5,
  "repeat": true,
  "repeat_delay_seconds": 30,
  "actions": [
    { "method": "GET", "url": "http://192.168.31.185/relay/0?turn=off" }
  ]
}

5) Plugin alapú logika (külső gateway jelzi a PV-t)

{
  "id": "pv_based_boost",
  "enabled": true,
  "condition": "plugins.pv_kw.value >= 2.5",
  "min_timer_seconds": 60,
  "repeat": true,
  "repeat_delay_seconds": 180,
  "actions": [
    { "method": "POST", "url": "http://192.168.31.150/heater", "body": "{\"power\":\"eco\"}" }
  ]
}

Mintasorozat – komplett rules.json

{
  "rules": [
    {
      "id": "coffee_on_0730",
      "enabled": true,
      "condition": "voltage_phase_l1 > 220 && time_hm == 730",
      "min_timer_seconds": 0,
      "repeat": true,
      "repeat_delay_seconds": 120,
      "actions": [
        { "method": "GET", "url": "http://192.168.31.185/relay/0?turn=on" }
      ]
    },
    {
      "id": "coffee_off_0750",
      "enabled": true,
      "condition": "voltage_phase_l1 > 220 && time_hm == 750",
      "min_timer_seconds": 0,
      "repeat": true,
      "repeat_delay_seconds": 120,
      "actions": [
        { "method": "GET", "url": "http://192.168.31.185/relay/0?turn=off" }
      ]
    },
    {
      "id": "dump_load_on_export",
      "enabled": true,
      "condition": "instantaneous_power_export > 0.2",
      "min_timer_seconds": 15,
      "repeat": true,
      "repeat_delay_seconds": 60,
      "actions": [
        { "method": "GET", "url": "http://192.168.31.120/relay/0?turn=on" }
      ]
    }
  ]
}

MQTT – szabályfrissítés minta

Küldendő üzenet a ``** témára:**

{
  "m": "RULES",
  "rules_base64": "eyJydWxlcyI6IFsgLi4uICBdIH0="
}

A rules_base64 a fenti rules.json Base64-re kódolt változata.

Rules lekérése az ACK csatornán:

{ "cmd": "RULES_GET" }

→ válaszként darabolva érkezik vissza a rules_base64.

Globális start/stop (ACK):

{ "cmd": "ALL_START" }
{ "cmd": "ALL_STOP" }

Biztonság és ajánlások

·         A hívások helyi hálón történjenek, lehetőleg VLAN-ban/elkülönítve.

·         Ha tudsz, használj tokenes vagy IP-szűrt végpontokat a vezérelt eszközökön.

·         A rules.enc Base64, nem titkosítás – bizalmas URL-t/jelszót ne tárolj benne plain-textben.

Hibakeresés és eszközüzem

·         /json: ellenőrizd, hogy a feltételekhez használt kulcsok milyen értéken állnak.

·         /acklog: látszik minden MQTT-ACK üzenet rövid gyűjtése.

·         /rules/global: gyorsan kapcsolhatod a szabálymotort.

·         LED villanás: DSMR feldolgozásnál státuszjelzés.

·         Watchdog: futásbiztonság – elakadáskor automata restart.

GYIK

Tényleg működik net nélkül? Igen. A szabályok a /rules.enc-ben vannak, RAM-ba betöltve; a kiértékelés és a végrehajtás helyben történik.

Milyen gyors a reakció? Minden teljes DSMR-telegram után fut a kiértékelés. Időzítővel (min_timer_seconds) elkerülhetők a pillanatnyi tüskék.

Kezeli az összetett kifejezéseket? Igen: zárójelezés, logikai és relációs operátorok, nested kulcsok és aritmetika is működik.

Hogyan adok saját értéket a feltételhez? POST /write → plugins..value lesz belőle a JSON-ban.

Zárszó

Az ADA P1 Meter vezérlőmotorja úgy lett kialakítva, hogy rugalmas, megbízható, és helyben autonóm legyen. A hmke.app csak a kényelmes “agyközpont” – a döntés és a cselekvés az eszközön történik. Így a háztartási energiakezelésed valóban a te kezedben marad.

Ha kérdésed van, vagy új mintákat szeretnél látni, írj nekünk!
