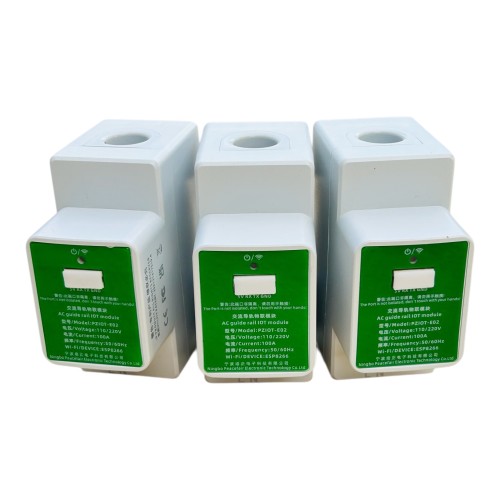

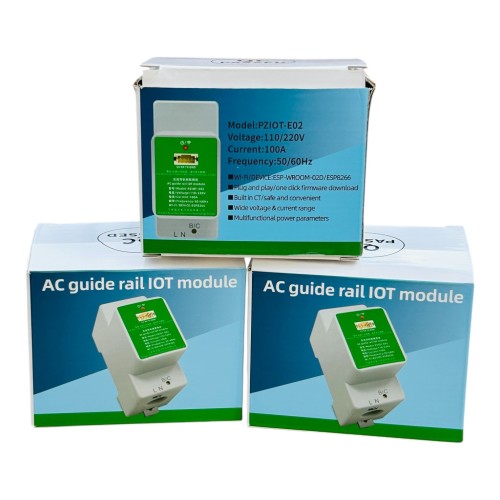

A csomagban 3db PZIOT-E02 fázismérő található. A fenti ár a 3db-ra vonatkozik.

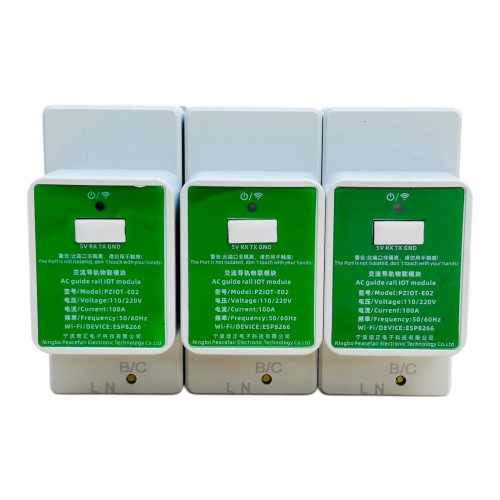

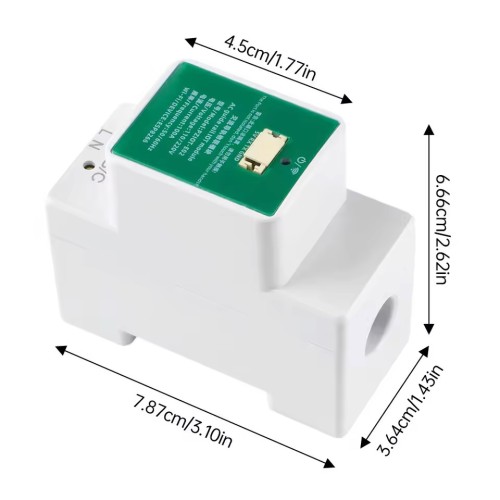

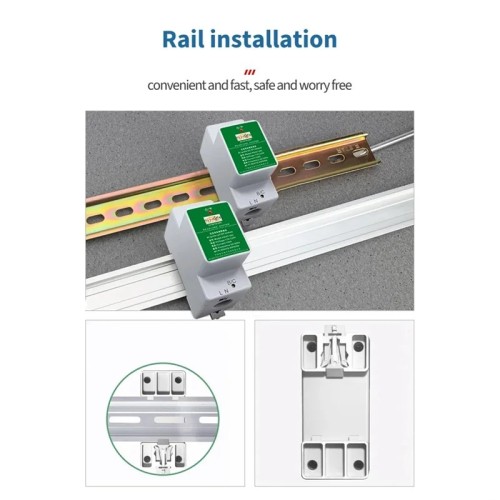

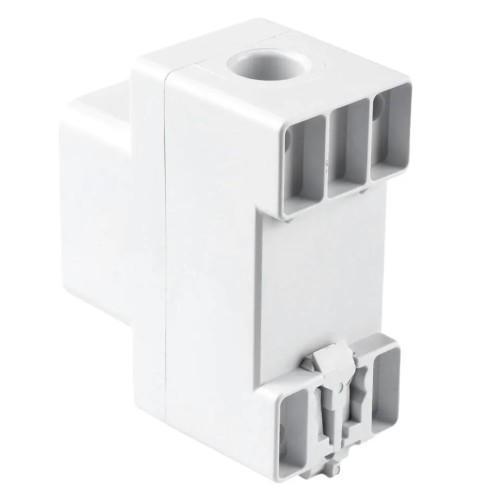

A PZIOT-E02 egy kompakt, DIN sínre szerelhető fogyasztásmérő, ami akár 100A-ig képes pontosan mérni a háztartás vagy az inverter kimenetének áramát.

Kifejezetten azoknak ajánljuk,

- akiknek vagy nincs P1 portos mérőórájuk
- vagy akik közvetlenül az inverter kimenetén szeretnék fázisonként mérni a termelést.

Így a PZIOT-E02 mérése összevethető a P1 porton mért visszatáplálással, és egyszerűen kiszámolható belőle a ház valós fogyasztása.

- WiFi hotspotos telepítés – gyors beállítás
- Automatikus adatküldés az okos villanyóra rendszerébe
- MQTT integráció – nem kell külön broker konfigurálás
- 100A-ig megbízható mérés

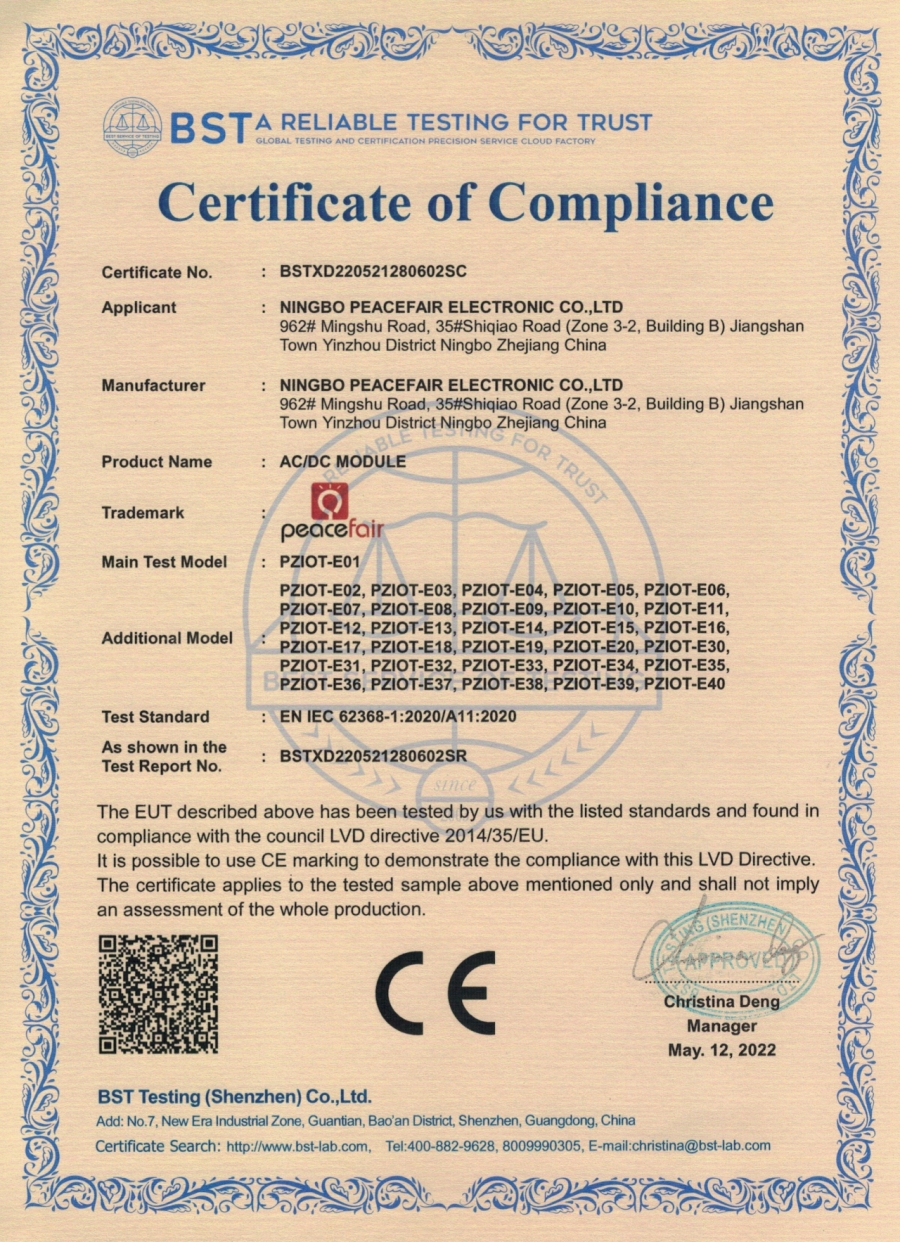

CE Tanúsítvány: LETÖLTÉS

Bekötés

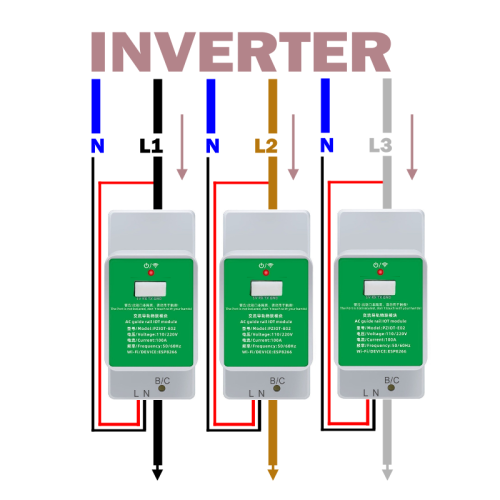

- PZIOT-E02 → a gyártói rajz szerint.
- Tápfesz, majd a PZEM mérőfejet a kívánt fázisra (L1/L2/L3). A fázist felülről vezesse lefelé.
- Célszerű a tápfeszhez külön kismegszakítót beépíteni, hogy az eszköz ki/be kapcsolható legyen.

Első indítás / beállítás

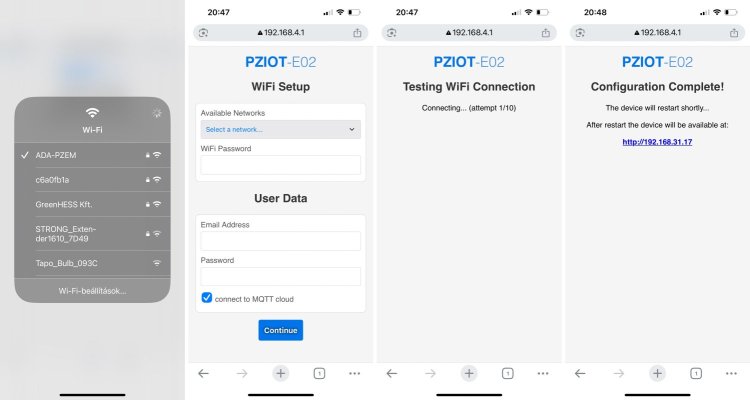

- Áram alá helyezés után az eszköz saját Wi-Fi-t hotspot-ot hoz létre ADA-PZEM néven.
- Csatlakozz az AP-hoz, nyisd meg a beállító felületet aQR kóddal vagy a böngészőben a http://192.168.4.1 címen (setup).
- Add meg a Wi-Fi-t, (ha kell) MQTT-t, e-mailt/eszközjelszót.
- Ha van ADA P1 Meter eszköz a hálózaton az MQTT kapcsolatot ne engedélyezd!
- Mentés → újraindul, majd csatlakozik a saját hálózatodra (STA mód).
- Ekkor a webes felület a helyi IP-n érhető el.

Reset (beállítások törlése)
- Az eszköz legyen bekapcsolva.
- Az elején van egy süllyesztett nyomógomb. Nyomd meg egyszer, röviden, ekkor a készülék törli a beállításokat és AP módban indul újra a setuphoz.

Beüzemelés → Önálló fázismérés (P1 port nélküli mérőknél):
1 fázisú rendszer:
- Kösd a PZEM szenzort az egy darab fázisra (L1).
- A PZIOT-E02 webes felületén állítsd a kiválasztott fázist (Select: L1).

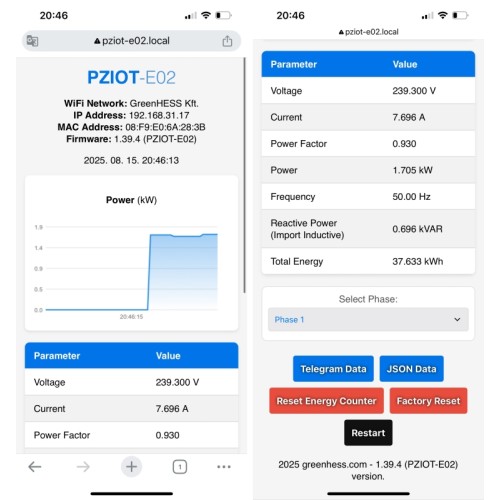

- A helyi UI-n/JSON-on látni fogod a feszültséget, áramot, pillanatnyi teljesítményt és a kumulált energiát.

3 fázisú rendszer
- Válassz egy fázist mérésre (pl. L1) és arra kösd a PZEM-et.
- (Ha mindhárom fázist szeretnéd külön, ahhoz 3db PZIOT-E02 kell.)
- A webes felületen (http://pziot-e02.local) állítsd a fázis Select-et a bekötésnek megfelelően (L1/L2/L3).
- A készülék ezután folyamatosan méri és a helyi felületen/API-n szolgáltatja az adott fázis adatait.

Beüzemelés →  ADA P1 Meterrel (okosvillanyora.local:8989):

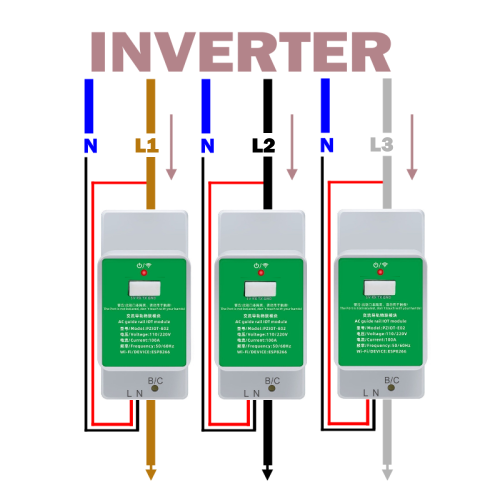

Bekötés: a PZIOT az inverter fázisaira legyen bekötve még mielőtt bármilyen más fogyasztó csatlakozna.
Helyi hálózat: az ADA P1 Meter és a PZIOT-E02 legyen ugyanazon a WiFi-n(ellenkező esetben nem tudnak kommunikálni).
Fázis kijelölése a PZIOT-on: a webes felületen a Phase Select mezőben állítsd be, melyik fázist méri (L1/L2/L3).
Adatátadás: a PZIOT-E02 automatikusan átadja a fázis adatokat az ADA P1-nek (lokális HTTP-n, okosvillanyora.local:8989 címen) így nincs szükség külön előfizetésre.
Felhő: az ADA P1 ezeket a „plugins” adatokat beemeli és továbbküldi az okosvillanyora.hu felhőbe – így a termelés/fázis-szintű mérések a megszokott dashboard-on is megjelennek. A HMKE.APP-ban automatikusan megjelenik a lakás fogyasztása és az inverter termelése.

Az eszköz Tasmota firmware-el is használható. Ennek telepítéséhez kövesd a leírásban található útmutatót.

Gyári Reset (firmware törlése)
- Az eszköz legyen kikapcsolva
- Az elején van egy süllyesztett nyomógomb. Tartsd lenyomva és így kapcsold be az eszközt. A rendszer ekkor a firmware-t is törli az eszközről és ezt a piros led villogásával jelzi.
Ez a művelet nem visszavonható, véglegesen töröl mindent az eszközről és ezt követően már csak Tasmota firmware telepíthető rá!
