Az ADA485 egy könnyen telepíthető RS485→IP (Wi‑Fi/LAN) híd és edge‑gateway. Modbus RTU‑t olvas és ír, MQTT/HTTP/REST felé publikál, naplóz CSV/JSON‑ba, és Home Assistant/okosvillanyora.hu/hmke.app rendszerekkel azonnal használható. Ideális inverterekhez (Deye/Sunsynk, Fronius RS485), BMS‑ekhez (SEPLOS, Basen), PZEM‑ekhez, hőszivattyúkhoz, kazánokhoz, PLC‑khez. Új funkcióként Modbus RTU slave módban DTSU666 villanyórát is emulál — így a Deye inverter 2Meter portjára közvetlenül csatlakoztatva fizikai mérőóra nélkül szabályozza a betáplálást a P1 okosvillanyóra adatai alapján.

FIGYELEM! Tápegységet nem tartalmaz!
Az ADA485 a GreenHESS ADA‑ökoszisztéma RS485/Modbus TCP/Modbus kapu eszköze. Feladata, hogy a szabványos Modbus RTU vonalon elérhető mérőket/vezérlőket akár felhő nélkül, helyben összekösse az otthoni vagy ipari IP‑hálózattal.

Fő felhasználások:

• HMKE napenergia rendszerek: inverter, smart meter, BMS valós idejű felügyelete és vezérlése.

• Fűtés‑hűtés: hőszivattyú, kazán, puffertartály, hőmennyiségmérő RS485‑ön.

• Ipari/épületautomatika: PLC, frekvenciaváltó, hőmérséklet‑/nyomás‑távadó, PZEM, stb.

• Smart Meter pótlás: Deye/Sunsynk inverter 2Meter portjára DTSU666 emulátor — fizikai villanyóra nélkül.

- DOCAN 600Ah
- DOCAN 900Ah
- EASUN (M16S100BL-V)
- Gobel PC200.485
- GreenBULL (GB16280)
- Hailei (HL-PW4810016S)
- JKBMS (14CELL-B2A24S20P)
- JKBMS (EJ-JK-B2A24S20P)
- SEPLOS 280Ah (16S200A)

Funkciók részletesen

Kommunikációs csatornák

• Modbus RTU master: olvasás/írás, több slave egy buszon, ütemezett lekérdezések, on-demand parancsküldés.

• Modbus RTU slave (új!): saját maga adatszolgáltatóként viselkedik — Eastron SDM630 (FC04) vagy CHNT DTSU666 (FC03) emulációval.

• Modbus TCP kliens (LAN-on): gyors polling RS485 nélkül, persistent connection támogatással.

• Solarman protokoll: natív Solarman V5 frame támogatás Deye/Sunsynk inverterekhez (sorozatszám alapú).

• HTTP/REST pull + JSON-path: tetszőleges API mezők kinyerése és egységesítése.

• RS485 ASCII keretek: ascii/hex/hextoascii sablon + opcionális frame-suffix.

• MQTT publish/subscribe: EMQX broker felé valós idejű adat + távoli vezérlés (set-mode, get-status, get-config, raw send).

Edge feldolgozás és számítások

• Skálázás és előjelkezelés: divider, mask, signed/unsigned, két's complement, byte sorrend (BE/LE).

• Számított mezők: kifejezésalapú derived értékek (pl. batt_i_charge, batt_i_dis, fázisösszegek, P/U/I konverziók).

• Több request → egy payload: pl. inverter + BMS adatok közös JSON objektumba.

• Mező szintű küldés-engedélyezés (adasend): kulcsok kiválasztása MQTT publish-hez.

• Cache és állapotkezelés: utolsó érvényes adat megőrzése, gate-feltételek a hiányos adatok kiszűrésére.

Webes adminisztráció

• Captive portal Wi-Fi setup: első indításnál AP módba áll, telefonról beállítható.

• Beépített protokoll-szerkesztő: CodeMirror-alapú JSON editor a profilok élesben szerkesztéséhez.

• Titkosított protokoll fájlok: a szállított profilok VB-style obfuszkáció mögött, kulccsal dekódolhatók.

• Élő adatfelület: fázisfeszültségek, áramok, teljesítmények, energiák, frekvencia kijelzése.

• Modbus forgalom dekóder: az utolsó kérés/válasz hex dump és regiszter szintű értelmezés (név + mértékegység + dekódolt float érték).

• Eseménynapló: MQTT küldés/fogadás idővonal, nyugtázott parancsok, hibák.

Üzemeltetés

• OTA frissítés: böngészőből vagy automatikus pull a firmware.greenhess.com‑ról.

• Naplózás: CSV és JSON napló helyben (LittleFS), időszaki push szerver felé.

• Hibatűrés: watchdog reset, automatikus újrakapcsolódás Wi-Fi/MQTT kiesés után, perzisztens konfiguráció flash-ben.

• Multitask architektúra: ESP32 dual-core kihasználás — a hálózati műveletek (HTTP, MQTT) és a Modbus slave válaszadás külön CPU magon, prioritásalapú FreeRTOS scheduling-gel. Így a polling-érzékeny eszközök (pl. Deye inverter 100 ms-os 2Meter polling) garantáltan időben kapnak választ.

Smart Meter emuláció (DTSU666 / Eastron mód)

Az ADA485 firmware egyik legkülönlegesebb funkciója a Modbus RTU slave mód: az eszköz maga válik villanyórává az inverter számára, fizikai DTSU666 vagy Eastron SDM630 mérő nélkül. Az adatokat a P1 okosvillanyóra (okosvillanyora.local) JSON API-ról olvassa be Wi-Fi-n keresztül, majd a Deye által várt Modbus RTU formátumban, az RS485 buszon keresztül szolgálja ki az invertert.

Tipikus felhasználás: ahol már van okosvillanyóra (P1 dongle-lel), nem kell külön DTSU666 mérőt vásárolni a Deye 2Meter porthoz. Az ADA485 egyetlen eszközben valósítja meg az adatgyűjtést és a meter emulációt.

Választható protokollok

EASTRON SDM630 mód (FC04 — Read Input Registers)

• SI alapegységek: V, A, W, Hz, kWh — közvetlenül IEEE754 float-ban.

• Teljes regisztertérkép a 0x0000-0x0164 tartományban: fázisfeszültségek, áramok, aktív/reaktív/látszólagos teljesítmény fázisonként és összesítve, PF, frekvencia, import/export energia, line-line feszültségek.

• Nincs skálázási kérdés — natív SDM630 kompatibilitás.

CHNT DTSU666 mód (FC03 — Read Holding Registers)

• Hivatalos CHINT DTSU666 ModBus protokoll v1.5 szerinti regisztertérkép.

• Pillanatnyi mérések blokk: 0x2000‑0x2030 (Uab/Ubc/Uca, Ua/Ub/Uc, Ia/Ib/Ic, Pt/Pa/Pb/Pc, Qt/Qa/Qb/Qc, St/Sa/Sb/Sc, PFt/PFa/PFb/PFc).

• Frekvencia: 0x2044.

• Energia blokk (hivatalos cím): 0x4000 (ImpEp), 0x400A (ExpEp), 0x4014 (ImpEq), 0x401E (ExpEq).

• Backward-compat: a Huawei DTSU666-H variáns 0x101E/0x1028 címei is támogatottak.

Skálázási profilok

A különböző Deye firmware verziók eltérő skálázást várhatnak ugyanazokon a regisztereken. Ennek kezelésére a CHNT módban három előre beállított profil választható, a legtöbb esethez paraméterezés nélkül megoldást nyújtva:

• DTSU666 klasszikus (alapértelmezett): a gyári CHINT skálázás — V×10, I×1000, P×10, Q×10, PF×1000, Hz×100, Energia natív kWh. Ez működik a legtöbb 2024+ Deye firmware-rel.

• Native SI: minden érték közvetlenül SI alapegységben — V, A, W, Hz, kWh. Egyes újabb firmware build-ek ezt várják.

• Egyedi (Custom): a 7 mezőcsoport (V, I, P, Q, PF, Hz, E) szorzói egyenként megadhatók, ha sem a DTSU666 klasszikus, sem a Native nem illik.

Élő diagnosztikai eszközök

• Modbus forgalom dekóder: a webfelület mutatja az utolsó inverter kérést (cím, FC, regiszter tartomány) és az ADA485 válaszát — minden regiszter névvel, mértékegységgel, "wire" értékkel és a visszaszámolt SI értékkel együtt. Így skálázási hiba pillanatok alatt felderíthető.

• Teszt mód: a P1 lekérdezés ideiglenesen kikapcsolható, és fix értékek injektálhatók az inverter felé (pl. P_L1=-500W, P_L2=+1000W, P_L3=-1500W). Ezzel ellenőrizhető, hogy az inverter kijelzőjén pontosan azok az értékek jelennek meg, amiket a buszra küldünk — kalibrációhoz és telepítés-validáláshoz nélkülözhetetlen.

• Statisztikák: query_count, query_ok, query_fail számlálók, P1 fetch sikeresség, utolsó kérés időbélyeg.

• Frekvencia sanity check: ha a P1 forrás 0 Hz-et ad (egyes okosvillanyórák így viselkednek), a firmware automatikusan 50 Hz-et küld, hogy az inverter ne dobjon meter hibát.

Távoli konfiguráció

A meter slave mód minden paramétere (proto, P1 host/port/path, slave cím, fetch periódus, skálázási profil, custom szorzók, teszt mód értékek) MQTT-n keresztül is állítható, nem csak a webfelületről. Ez lehetővé teszi, hogy egy felügyeleti rendszerből egyszerre több ADA485-öt konfigurálj, vagy automatikus váltást építs különböző inverter típusokhoz.

Gyors telepítés (5 lépés)

1. Bekötés: RS485 A/B/GND → a mérő/inverter buszára (A‑A, B‑B; polaritás számít). Buszvégen 120 Ω lezárás ajánlott.

2. Táp: csatlakoztasd az ADA485 tápját (a címkén jelölt tartomány szerint – tipikusan 5…24 V DC).

3. Wi‑Fi: telefonról/lapról csatlakozz az ADA485 AP‑hez → webes beállítás (SSID, jelszó).

4. MQTT/REST: add meg a broker címet vagy a helyi API‑célpontot.

5. Profil: válaszd ki / töltsd be a kész Modbus profilt (pl. Deye SUN‑xK‑SG04LP3‑EU), mentsd, START. Meter slave módhoz: válaszd a CHNT DTSU666 vagy Eastron protokollt, add meg a P1 villanyóra címét, válaszd ki a skálázási profilt.

Bekötés

RS485 alapszabályok

• Kétvezetékes, árnyékolt sodrott érpár ajánlott (pl. LiYY/UTP): A(+) ↔ A(+), B(−) ↔ B(−).

• Egy közös GND referencia sok esetben növeli a zajtűrést (ha az eszköz engedi).

• A busz mindkét végén 120 Ω lezárás legyen; a bias (fel/lehúzás) általában egyetlen ponton, a master közelében.

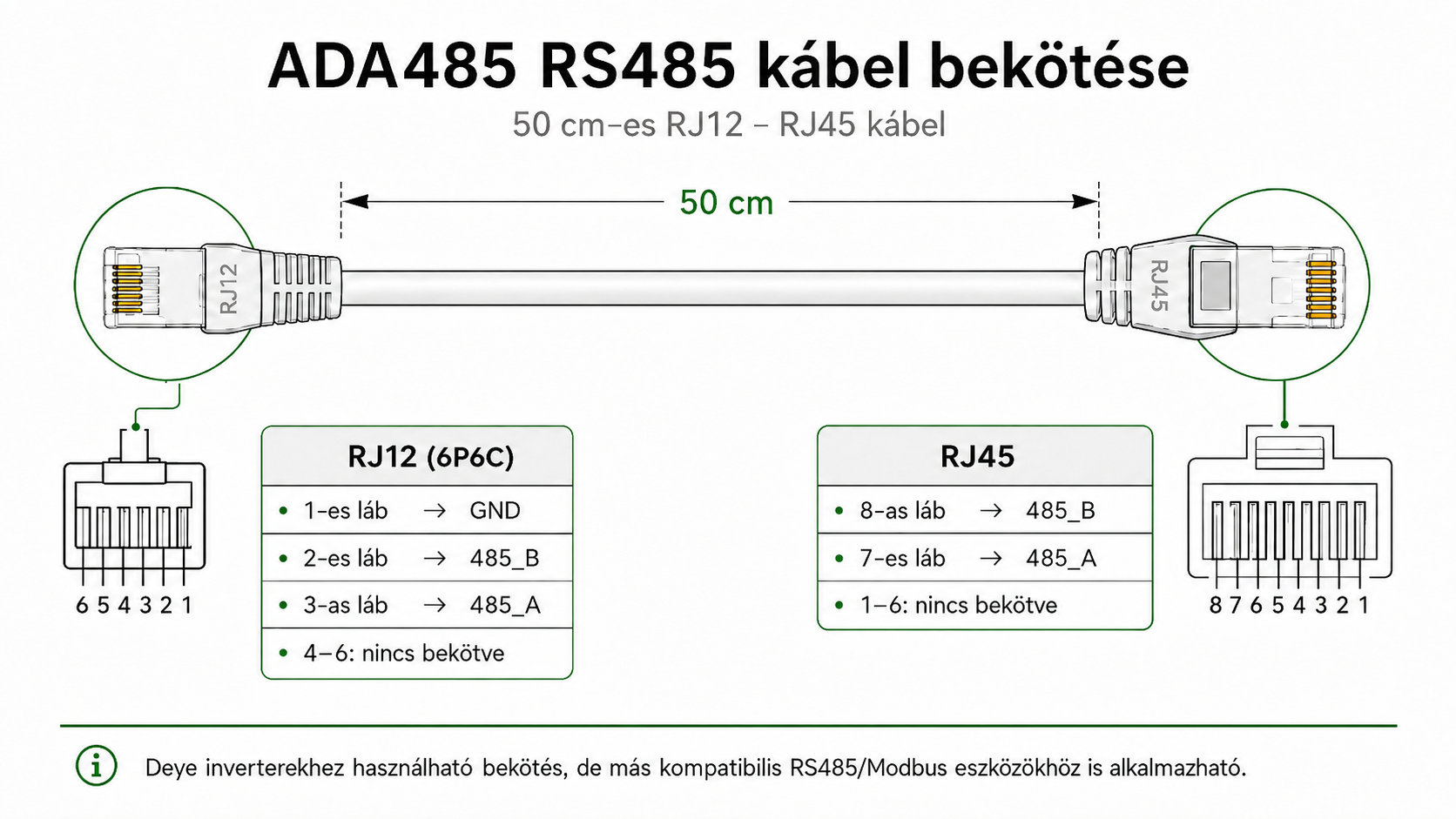

Kiosztás példa (sorkapocs):

• RS485-A (jel +)

• RS485-B (jel −)

• GND (opcionális referencia)

RJ45 port esetén mindig a készülék feliratát kövesd; RS485‑re nincs univerzális RJ45‑szabvány.
