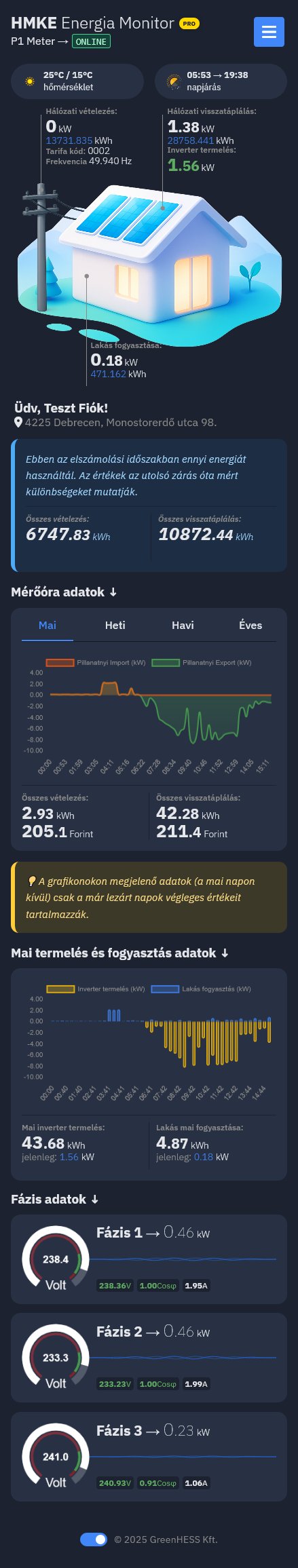

1. Fejléc

• HMKE Energia Monitor PRO: Ez jelzi, hogy a HMKE rendszered online, és élő adatokat mutat.

• P1 Meter → ONLINE: A mérőd be van kötve, működik, és küldi az adatokat.

• Hőmérséklet + Napjárás: Külső időjárási infó, hogy jobban lásd a termelést befolyásoló tényezőket.

2. Hálózati adatok

• Hálózati vételezés (bal oldal): Amikor a lakás többet fogyaszt, mint amit a napelem termel, akkor innen veszi a hálózatból az áramot.
  Példa: 0 kW → most éppen nem fogyasztasz a hálózatból.

• Hálózati visszatáplálás (jobb oldal): Ha a napelem többet termel, mint amennyit a lakás használ, a felesleget betolod a hálózatba.
  Példa: 1.38 kW → ennyit adsz vissza az áramszolgáltatónak most.

• Lakás fogyasztás: Ez mindig látszik, akár hálózatról veszed, akár az inverter fedezi.
  Ezt a PZIOT-E02 fázismérők számolják ki → vagyis az inverter termelésből + a hálózati irányokból kiszámoljuk, mennyit használsz a lakásban.

3. Felhasználói blokk

• Üdv, Teszt Fiók!: Saját profilod, cím megjelenítve.

• Elszámolási adatok: Mutatja, hogy a szolgáltatóval való utolsó elszámolás óta mennyit vételeztél és mennyit tápláltál vissza.
  Ez segít követni az éves szaldót/bruttót.

4. Mérőóra adatok (grafikonok)

• Mai / Heti / Havi / Éves: Válthatod az időtávot.

• Pillanatnyi Import (piros): Mennyi áram jön be a hálózatból.

• Pillanatnyi Export (zöld): Mennyi áram megy vissza a hálózatba.

• Összesített kWh és forint érték: Az adott időszakban mennyit vételeztél és tápláltál vissza.

5. Mai termelés és fogyasztás

• Kék oszlopok (Inverter termelés): Mennyi energiát adott le a napelem.

• Sárga oszlopok (Lakás fogyasztás): Mennyi energiát használt a ház.

• Mai összegzés: külön mutatja a teljes mai termelést és fogyasztást, + pillanatnyi értékeket is (jelenleg hány kW).

6. Fázis adatok

Minden egyes fázisról külön látszik:

• Volt: a feszültség az adott fázison.

• Cosφ: a teljesítménytényező (mennyire hatásosan használod az áramot).

• Áramerősség (A): mekkora áram folyik azon a fázison.

• Teljesítmény (kW): az adott fázis pillanatnyi fogyasztása.

Röviden a leggyakoribb kérdésről:

 „Miért látom a lakás fogyasztását akkor is, ha épp nem veszek a hálózatból?”
Mert a lakás fogyasztás mindig jelen van: vagy az inverter fedezi, vagy a hálózat.
A PZIOT-E02 mérők figyelik az inverter fázisait → ezekből számolja ki a rendszer a lakás teljes terhelését. Így pontosan tudod, hogy a ház mennyit használ, függetlenül attól, honnan jön az energia.

Nézzük meg az 5. pontot részletesen

5. Mai termelés és fogyasztás – részletesen

A grafikon két fő adatot mutat:

1. Inverter termelés (kék)

2. Lakás fogyasztás (sárga)

Inverter termelés (kék oszlopok)

Ez az a teljesítmény (kW), amit az inverter pillanatnyilag lead.
Az inverter csak termelni tud, fogyasztani nem.

Példa:

• Most az inverter termelése: 1.56 kW

• Ez azt jelenti, hogy a napelemrendszered ennyit állít elő ebben a pillanatban.

Lakás fogyasztás (sárga oszlopok)

Ez az, amit a lakásod összes berendezése éppen igényel.
Akkor is látszik, ha nem a hálózatból veszed, hanem az inverter fedezi.

Példa a képről:

• Lakás fogyasztás most: 0.18 kW

• Tehát a házban ennyi működik: pl. egy router + LED lámpák + standby eszközök.

A kettő közötti kapcsolat (számításokkal)

A rendszer lényege, hogy az inverter termelésből és a mérőóra import/export adataiból kiszámoljuk a valódi lakás fogyasztást.
Ezt végzi a PZIOT-E02 fázismérő.

Alapszabályok:

• Fogyasztás = Inverter termelés – Export + Import

⚡ Számítás 1 – Ha több a termelés, mint a fogyasztás

• Inverter termelés: 1.56 kW

• Lakás fogyasztás: 0.18 kW

• Különbség (felesleg): 1.56 – 0.18 = 1.38 kW
  Ez az érték jelenik meg visszatáplálásként (export).
  ✔ A számok stimmelnek is a dashboardon: Hálózati visszatáplálás: 1.38 kW

⚡ Számítás 2 – Ha több a fogyasztás, mint a termelés

Mondjuk este bekapcsolod a sütőt:

• Inverter termelés: 0 kW (sötét van)

• Lakás fogyasztás: 2.00 kW
  Ekkor a teljes 2.00 kW-ot a hálózatból veszed.
  ✔ Dashboard: Hálózati vételezés: 2.00 kW, Visszatáplálás: 0 kW

⚡ Számítás 3 – Ha pont egyensúly van

• Inverter termelés: 1.5 kW

• Lakás fogyasztás: 1.5 kW
  Akkor nincs se import, se export.
  ✔ Dashboard: Hálózati vételezés: 0, Visszatáplálás: 0

Összefoglalva

• A kék oszlopok: az inverter által leadott energia (mennyi „jön be” a napelemből).

• A sárga oszlopok: a lakás tényleges felhasználása (mennyi „megy el” a berendezésekre).

• A kettő különbségéből derül ki, hogy a hálózat felé milyen irányban és mennyi energia áramlik.

Így tudod mindig pontosan, hogy a termelésből mennyit használtál fel helyben, és mennyi ment ki a hálózatba.
