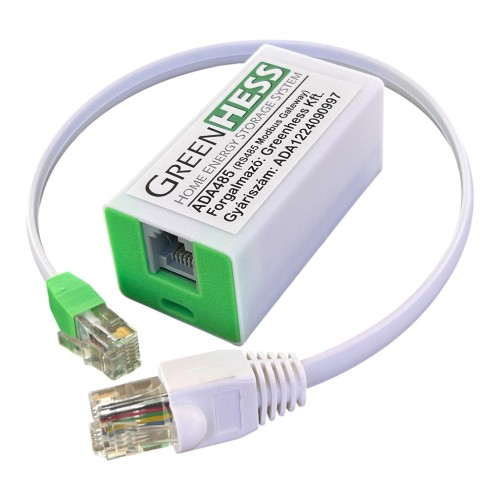

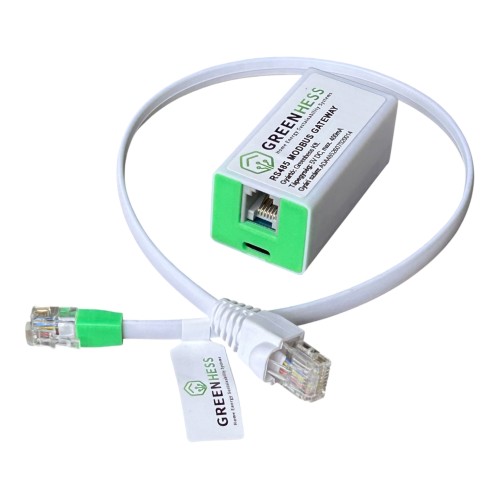

Az ADA485 egy könnyen telepíthető RS485→IP (Wi‑Fi/LAN) híd és edge‑gateway. Modbus RTU‑t olvas és ír, MQTT/HTTP/REST felé publikál, naplóz CSV/JSON‑ba, és Home Assistant/okosvillanyora.hu/hmke.app rendszerekkel azonnal használható. Ideális inverterekhez (Deye/Sunsynk, Fronius RS485), BMS‑ekhez (SEPLOS, Basen), PZEM‑ekhez, hőszivattyúkhoz, kazánokhoz, PLC‑khez.

FIGYELEM! Tápegységet nem tartalmaz!

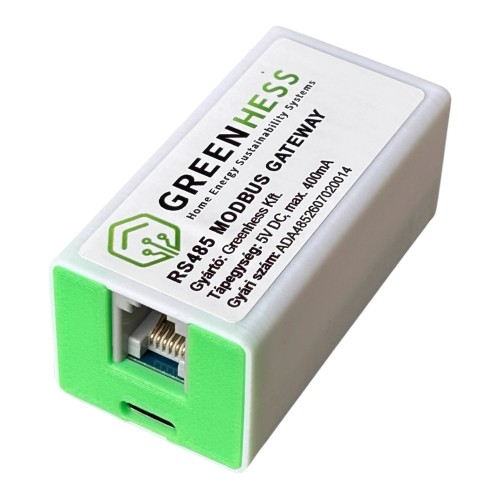

Az ADA485 a GreenHESS ADA‑ökoszisztéma RS485/Modbus TCP/Modbus kapu eszköze. Feladata, hogy a szabványos Modbus RTU vonalon elérhető mérőket/vezérlőket akár felhő nélkül, helyben összekösse az otthoni vagy ipari IP‑hálózattal.

Fő felhasználások:

• HMKE napenergia rendszerek: inverter, smart meter, BMS valós idejű felügyelete és vezérlése.

• Fűtés‑hűtés: hőszivattyú, kazán, puffertartály, hőmennyiségmérő RS485‑ön.

• Ipari/épületautomatika: PLC, frekvenciaváltó, hőmérséklet‑/nyomás‑távadó, PZEM, stb.

- DOCAN 600Ah
- DOCAN 900Ah
- EASUN (M16S100BL-V)
- Gobel PC200.485
- GreenBULL (GB16280)
- Hailei (HL-PW4810016S)
- JKBMS (14CELL-B2A24S20P)
- JKBMS (EJ-JK-B2A24S20P)
- SEPLOS 280Ah (16S200A)

Funkciók:

• Modbus RTU master: olvasás/írás, több slave egy buszon, ütemezett lekérdezések.

• Modbus TCP kliens (LAN‑on): gyors polling RS485 nélkül.

• HTTP/REST pull + JSON‑path: tetszőleges API mezők kinyerése és egységesítése.

• RS485 ASCII keretek: ascii/hex/hextoascii sablon + opcionális frame‑suffix.

• Valós idejű távoli elérés: MQTT publikálás és on‑demand lekérés a helyi API‑n.

• MQTT és HTTP/REST kimenet: EMQX/Broker → dashboard (okosvillanyora.hu, hmke.app, Home Assistant, Grafana, Node‑RED).

• JSON‑alapú „protokoll‑leíró”: több request–response összefűzése egy közös objektumba (pl. inverter + BMS → egy payload).

• Edge számítások: skálázás, előjeles értelmezés, derived (pl. batt_i_charge, batt_i_dis).

• Naplózás: CSV és JSON napló helyben; időszaki push a szerver felé.

• Webes beállítás: captive portal + admin UI (Wi‑Fi, MQTT, lekérdezési profilok).

• OTA: böngészőből frissíthető firmware.

• Kompakt: sínre/elosztószekrénybe illő kialakítás, A/B/GND egyértelmű bekötés.




Gyors telepítés (5 lépés)

1. Bekötés: RS485 A/B/GND → a mérő/inverter buszára (A‑A, B‑B; polaritás számít). Buszvégen 120 Ω lezárás ajánlott.

2. Táp: csatlakoztasd az ADA485 tápját (a címkén jelölt tartomány szerint – tipikusan 5…24 V DC).

3. Wi‑Fi: telefonról/lapról csatlakozz az ADA485 AP‑hez → webes beállítás (SSID, jelszó).

4. MQTT/REST: add meg a broker címet vagy a helyi API‑célpontot.

5. Profil: válaszd ki / töltsd be a kész Modbus profilt (pl. Deye SUN‑xK‑SG04LP3‑EU), mentsd, START.

Bekötés

RS485 alapszabályok

• Kétvezetékes, árnyékolt sodrott érpár ajánlott (pl. LiYY/UTP): A(+) ↔ A(+), B(−) ↔ B(−).

• Egy közös GND referencia sok esetben növeli a zajtűrést (ha az eszköz engedi).

• A busz mindkét végén 120 Ω lezárás legyen; a bias (fel/lehúzás) általában egyetlen ponton, a master közelében.

Kiosztás példa (sorkapocs):

• RS485-A (jel +)

• RS485-B (jel −)

• GND (opcionális referencia)

RJ45 port esetén mindig a készülék feliratát kövesd; RS485‑re nincs univerzális RJ45‑szabvány.
